Model : HMVR-150-20
1. 개요
터널중계장치는 터널 내부에서 열차와 끊김없는 통화를 위해서 안정적인 중계 역할을 필요로 합니다. 회명정보통신의 HMVR-150-20 모델은 터널 입구에 설치되어 역사 기지국의 신호를 터널구간 및 음영구간으로 재중계하는 시스템으로서 광전송방식을 사용하여, 회선에서 발생 할 수 있는 손실을 최소화 하였습니다. 장애 발생 시 자동 절체가 가능한 이중화RF 증폭부를 내장하여 터널 내 안정적인 통화 품질을 제공합니다.
2. 기능 및 특징
- -송수신부 등 내장 부품은 모듈형으로 구성되어 취급이 용이.
- -서비스 구간과 통화 시험이 가능한 TEST UNIT 내장
- -CASCADE 연결방식으로 높은 신뢰성 유지
- -MU와 광으로 연결되어 최적의 손실 구현
- -이중화 증폭부를 내장하여 자동절체 기능 제공
- -전원부 주, 예비 이중화 구성

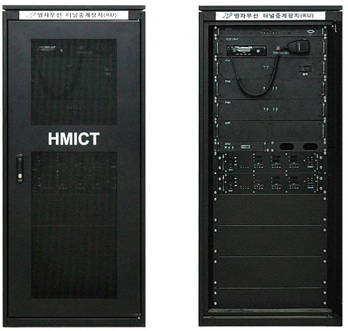

3.형상
4. 사양
| 구분 | 내용 |
|---|---|
| RF증폭기 |
고주파 출력 : 15W(상한 20%, 하한50%) 출력 임피던스 : 50Ω(공칭) 스퓨리어스 억압 : 반송파보다 -60dBc이하 |
| 송신기 |
변조방식 : 16K0F3E(광대역), 8K5F3E(협대역) FM 잡음제어 : -40dB 이하(1kHz, 70% 변조시) 주파수안정도 : ±0.0005% 이내 변조주파수특성 : 6 dB/OCT±3dB Pre-Emphasis(0.3 ~ 3KHz) 저주파 왜율 : 5%이하 (1kHz, 70%변조시) 최대주파수편이 : ±5kHz(광대역), ±2.5kHz(협대역) |
| 수신기 |
대역폭 : -60dB점에서 12.5kHz이상(광대역), -6dB 점에서 8kHz 이상(협대역) 인접채널선택도 : -70dB점에서 25kHz 이하(광대역), -60dB점에서 12.5kHz이하(협대역) 수신감도 : 0.5 ㎶이하(잡음억압dB시) 스켈치감도 : 0.25 ㎶이하 저주파출력 : 0dBm±3dB S/N 비 : 40dB 이상(1kHz 70%시) 저주파 왜율 : 5%이하(1kHz 70%) |
| 광 전송기 |
Wavelength(파장) : M; 1300 ~ 1320nm, S; 1540 ~ 1560nm Optical 출력 : 3dBo(±30%) Band With : 100MHz ~ 200MHz RF Link Gain : 0dBm±1dB Optic Connecter : SC/APC |
| 제어기 |
저주파출력 : 1W이상 (4Ω, 10%왜곡일때) S/N비 : 40dB 이상 저주파 왜율 : 5% 이하(1kHz, 70%시) |
| 전원부 |
입력전압 : AC 220V±10%60Hz 출력전압 : DC 13.8V ± 10%(가변가능) 출력전류용량 : 20A 이상 |
*이상의 기술사양은 장치 성능 향상 및 개선에 따라 예고 없이 변동될 수 있음.
