Model : HMVM-150-20
1. 개요
이 장치는 역사에 설치하여 철도관제센터와 기관사간 통화하기 위한 기지국장치이며, 다수의 원격 사용자가(관제콘솔, 원격조정반) 가입될 수 있습니다. 기지국장치, 회선분배장치, MU, Dual PSU, BATTERY를 통합 한 기지국시스템으로 역사 및 인근 터널 내 안정적이고 효과적인 통신 환경을 제공합니다.
2. 기능 및 특징
- -예비 유닛을 추가 실장 할 수 있게 설계하여 고장 시 예비 유닛을 통한 절체 가능
- -알람 및 상태 주요부LED를 통해 쉽게 인식 할 수 있도록 고려한 설계
- -중계장치제어 및 입출력 신호레벨 조정 기능
- -CASCADE 연결 방식으로 높은 신뢰성 유지
- -RU와 광으로 연결되어 최적의 손실 구현
- -비상용 배터리를 내장하여 정전 시에도 운용이 가능
- -전원부 주, 예비 이중화 구성

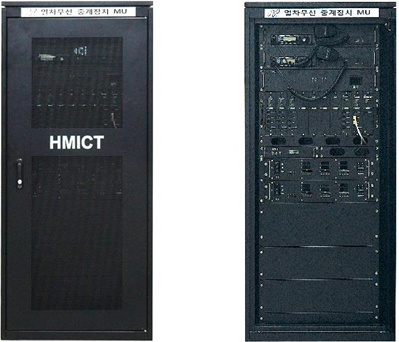

3. 형상
4. 사양
| 구분 | 내용 |
|---|---|
| VHF 무선 송수신기 | VHF 무전송수신기는 KRS CM 0005-06(초단파무선송수신기) 규격을 만족 |
| VHF 무선수신기 | VHF 무선수신기는 KRS CM 0006-06(초단파무선수신기) 규격을 만족 |
| 전원부 |
입력전압 : AC 220V±10% 출력전압 : DC 13.8V ±10%(가변가능) 출력전류용량 : 20A 이상 |
| 유,무선 결합부 |
무선 결합부 송신레벨 : -4 dBm ±10dB 가변가능 무선측 → 유선측 MIC 입력레벨 : 0 ~ -30dBm(ATT에 의한 가변가능) 출력 임피던스 : 600 Ω평형(공칭) 신호대 잡음비 : 40dB 이상 종합 왜율 : 5% 이내 고장 개소 탐지 기능 : 전원공급중단, RF OUTPUT 고장 |
| 광전송부 |
Wavelength : M 1,300 ~ 1,320nm, 1,540 ~ 1,560nm Optical 출력 : 3dBo(±30%) Band With : 100 MHz ~ 200 MHz |
*이상의 기술사양은 장치 성능 향상 및 개선에 따라 예고 없이 변동될 수 있음.
