메인시스템 - Mobile Switching Office(MSO)

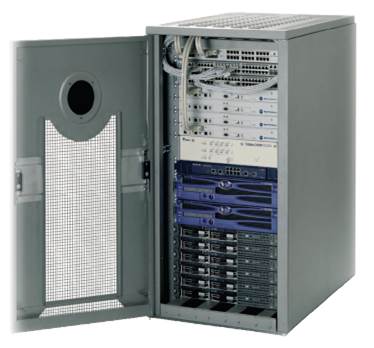

| 메인시스템-Mobile Switching Office(MSO) | 렉 실장도 |
|---|---|
 |
Cable Feed Through |
| NTS | |
| CWR Relay Panel A | |
| LAN Switch A 1 | |
| LAN Switch A 2 | |
| Core/Gateway Router | |
| GGSN | |
| Border Router | |
| Red CoreGateway Router | |
| Echo Canceller A | |
| VPN Router A | |
| Combined NM/ZC | |
| Redundant ZC | |
| Voice Logger - Tape 2 | |
| Voice Logger - Tape 1 | |
| Voice Logger / KMF | |
| Authentication Center | |
| Packet Data Router | |
| Radio Network Gateway | |
| Shot Data Router | |
| MTIG A |
MSO 장비 구성품
- 주제어 장치 및 NM서버
- 사용자 구성 서버
- ATR 서버
- 단문 데이터 게이트 웨이
- 패킷 데이터 게이트 웨이
- RNG(Radio Network Gateway)
- 인증서버(Authentication Center)
- 녹음서버(Voice Logger / KMF)
- GGNS
- CWR Patch Panel
- NTP Server
- 경계 라우터(Border Router)
- LAN 스위치(LAN Switch)
- 코어 라우터(Core/Gateway Router)
- 전화접속 장치(MTIG)
- 반향 제거기
MSO 장비 구성품
MSO 장비 구성품
주제어 장치 및 NM서버(Zone Controller/Network Mameger)
주제어 장치는 호처리 교환부, 통신망 제어부, 가입자 DB등으로 구성되며, 통화처리. 시스템 제어 및 관리, 통화 라우팅 및 서브시스템간 인터페이스 기능을 제공한다.
| 사진 | 기능 |
|---|---|
 |
|
사용자 구성 서버(User Data Server)
사용자구성서버는 중앙제어장치 및 기지국장치등과 연결되어 시스템의 사용자구성 기능 등을 담당하는 장치이다.
| 사진 | 기능 |
|---|---|
|
사용자 구성관리
|
ATR서버
ATR서버는 중앙제어장치 및 기지국장치등과 연결되어 중앙제어장치로부터 무선 트래픽 정보를 수신하고 ATIA 패킷을 생성하며, 이를 네트워크상의 ATIA 스트림으로 브로드캐스팅 서비스를 한다. 브로드캐스팅 된 ATIA 스트림을 각 필요 서버가 이를 이용한다
| 사진 | 기능 |
|---|---|
|
|
단문 데이터 게이트 웨이(Shot Data Router)
단문데이터 게이트웨이는 SDS 단문형태의 데이터 전송을 지원하는 장치이다
| 사진 | 기능 |
|---|---|
|
|
패킷 데이터 게이트 웨이(Packet data Touter)
패킷데이터 게이트웨이는 IP 패킷형태의 데이터 전송을 지원하는 장치 이다.
| 사진 | 기능 |
|---|---|
|
|
RNG(Radio Network Gateway)
RNG는 기지국과 패킷데이타라우터(PDR)간 Inbound/Outbound 패킷데이타 트래픽을 처리하는 인터페이스 역할을 하는 장치이다.
| 사진 | 기능 |
|---|---|
|
|
RNG(Radio Network Gateway)
RNG는 기지국과 패킷데이타라우터(PDR)간 Inbound/Outbound 패킷데이타 트래픽을 처리하는 인터페이스 역할을 하는 장치이다.
| 사진 | 기능 |
|---|---|
|
|
녹음서버(Voice Logger / KMF)
녹음서버는 단말기 통화내용을 녹음 및 저장 하기 위한 장치 이다.
| 사진 | 기능 |
|---|---|
|
|
GGNS
GGSN은 데이터 경로 제공을 위한 라우팅 처리를 담당하는 장치 이다.
| 사진 | 기능 |
|---|---|
 |
단문데이터 게이트웨이, 패킷데이터 게이트웨이의 라우팅을 담당한다 |
CWR Patch Panel
CWR Patch Panel은 코어 및 출구 라우터의 이중화 장비에 연결되어 원격 사이트에 E1 연결을 전환하는 기능을 담당합니다.
| 사진 | 기능 |
|---|---|
 |
코어 및 출구 라우터의 E1 이중화 연결 제공 |
NTP Server
NTS Server는 IP시스템에 UTC 시간 및 날짜 정보를 제공한다.
| 사진 | 기능 |
|---|---|
 |
IP시스템에 UTC 시간 및 날짜 정보 제공 |
경계 라우터(Border Router)
경계 라우터는 모토로라 ST6600 시리즈 라우터를 사용하며, 이 라우터는 3개의 LAN 인터페이스를 제공한다.
| 사진 | 기능 |
|---|---|
|
|
LAN 스위치(LAN Switch)
코어 랜 스위치는 MultiCast 트래픽을 처리하며, 이더넷 트렁크 라인으로 이중화로 구성된다.
| 사진 | 기능 | |
|---|---|---|
| HP 2610-48 |  |
|
코어 라우터(Core/Gateway Router)
코어 라우터는 중앙제어장치와 원격 기지국간의 트래픽을 라우팅한다. 코어 라우터는 WAN과 연결하기
위해 12-port E1 모듈을 사용한다.
| 사진 | 기능 |
|---|---|
|
|
전화접속 장치(MTIG)
무전기 이용자와 구내 교환기 전화가입자간 통화를 위한 접속기능을 제공하는 장치이다.
| 사진 | 기능 |
|---|---|
 |
|
반향 제거기
단말기(MS)에서 PABX로 음성이 전달되었다가 되돌아오는 과정에서 음성이 상당히 지연되기 때문에 외부 전화망에서 생성되는 단말기 사용자의 음성이 심하게 왜곡될 수 있다. 반향 제거기는 전화 통화시 발생할 수 있는 반향음(echo)을 감소시켜 단말기 사용자가 청취에 지장을 받지 않도록 해준다.
| 사진 | 기능 |
|---|---|
 |
PABX를 통한 전화 통화시 반향제거기능 제공 |
시스템 관리 터미널
시스템 관리 터미널은 시스템관리장치와 연결되어 운용자가 GUI를 통하여 시스템 관리장치의 기능을 수행하는 장치이다.
| 사진 | 기능 |
|---|---|
 |
시스템 관리장치의 장애관리, 구성관리, 성능관리, 보안관리, 단말장치 제어관리 기능을 터미널을 통해서 컨트롤한다. |
녹음 재생 터미널
녹음서버와 연결되어 녹취파일의 검색 및 관리 기능을 수행하는 장치이다.
| 사진 | 기능 |
|---|---|
 |
|
RADIO DISPATCH
- SUPERVISORY CONTROL AND MONITORING
- MAINTENANCE TESTING AND PROGRAMMING
- MAINTENANCE TESTING AND PROGRAMMING
관제실 종합관제용으로 주제어장치와 연결되어, 모든 통화를 모니터링 및 관리하기 위한 장치이다.
| 사진 | 기능 |
|---|---|
 |
|
