연료 전지 독립형 인버터

Grid 연계/ 연료 전지 독립형 인버터

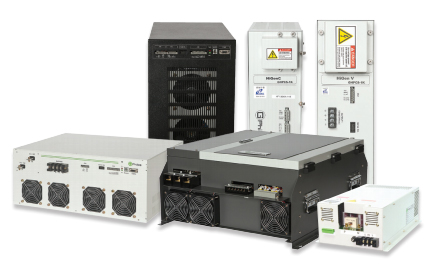

HiGenC, HiGenV 시리즈

인버터(HiGenC, HiGenV 시리즈)는 주거 및 상업 지역에 연료 셀 시스템에 적용되는 전기 전력 컨버터 입니다.
용이한 설치를 위해 경량화 시키고 소형화를 위해 3차원적인 구조적 디자인을 하여 고효율 관리 기술과 최신 반도체를 적용하였습니다.

인버터 시스템의 기능은 92.5%의 효율성을 보이며, 연료전지로 부터 나오는 발전의 최대치를 자동으로 관리해줍니다. 또한, 220V/60Hz 단상 전력에서 안정적으로 작동되도록 지원해 줄 뿐 아니라 시스템은 RS232, RS485/422,CAN2.0 인터페이스를 통하여 매개지수를 처리하여 탄력적으로 작동되도록 해 줍니다.

기능

-220V, 단상 혹은 380V, 3상 Grid 연계 인버터
-연료전지 셀 적재에 대한 알고리즘 최적화.
-10KW 이하의 중소 크기의 연료 전지 셀 시스템에 적합
-광대한 전력 범위 투입
-세계 최상 효율성 등급 (92.5%)
-RS232, RS-485/422,CAN2.0을 통한 PC 기반 그래픽 유저 인터페이스와 관리
-한국가스공사 품질 인증 제품

상세 내용

		GHPCS-1570	GHPCS-2545	GHPCS-5270	GHPCS-6288	GHPCS-67165	GHPCS-130180	SHPCS-3446
		GHPCS-1570	GHPCS-3235	GHPCS-5270	GHPCS-62108	GHPCS-87151	GHPCS-130180	SHPCS-3446
I n p u t	Rated Capacity	1kW	1kW	3kW	5kW / 6kW	10kW / 12kW	20kW	1.4kW
	Rated Power Input [W]	1100	1150 / 1145	3300	5450 / 6696	11000 / 13200	23000	1555
	Rated Voltage [Vdc]	15.7	25 / 32	48	62	67 / 87	130	34
	Input Voltage [Vdc]	12 ~ 26	20 ~ 36 28 ~ 50	45 ~ 70	55 ~ 99 50 ~ 100	58 ~ 99 75 ~ 125	105 ~ 200	26 ~ 50
	Rated Current [A]	70	45 / 35	68	88 / 108	164 / 151	180	45.8
	Maximum Current [A]	75	50 / 37	75	100 / 130	180 / 160	210	48
	Ripple Current [%]	≦3.0	≦5.0	≦5.0	≦5.0	≦5.0	≦5.0	≦5.0
O u t p u t	Rated Power Output [VA]	1017	1010 / 1000	3000	5014 / 6006	10010 / 12012	21000	1400
	Rated Voltage [Vac]	220±10%	220±12%	220±10%	220±10%	3Ø380±10%	3Ø380±10%	220
	Rated Current [A]	4.6	4.6 / 4.55	13.6	22.8 / 27.3	15.2 / 18.2	31.8	6.36
	Frequency [Hz]	60±0.2	60±0.2	60±0.2	60±0.2	60±0.2	60±0.2	50±0.2
	Power Factor	≥0.98
	THD [%]	≤5(total), ≤3(each)
Efficiency [%]		≧92.5	≧91.5 / ≧92.5	≧92.5	≧92.0	≧91.0	≧92.0	≧90.0
Dimensions [mm]		372 x 270 x 122	375 x 274 x 120	558 x 418 x 220		645 x 700 x 310	750 x 650 x 1269	200 x 350 x 150
Remarks		Grid Connection						Stand-Alone
